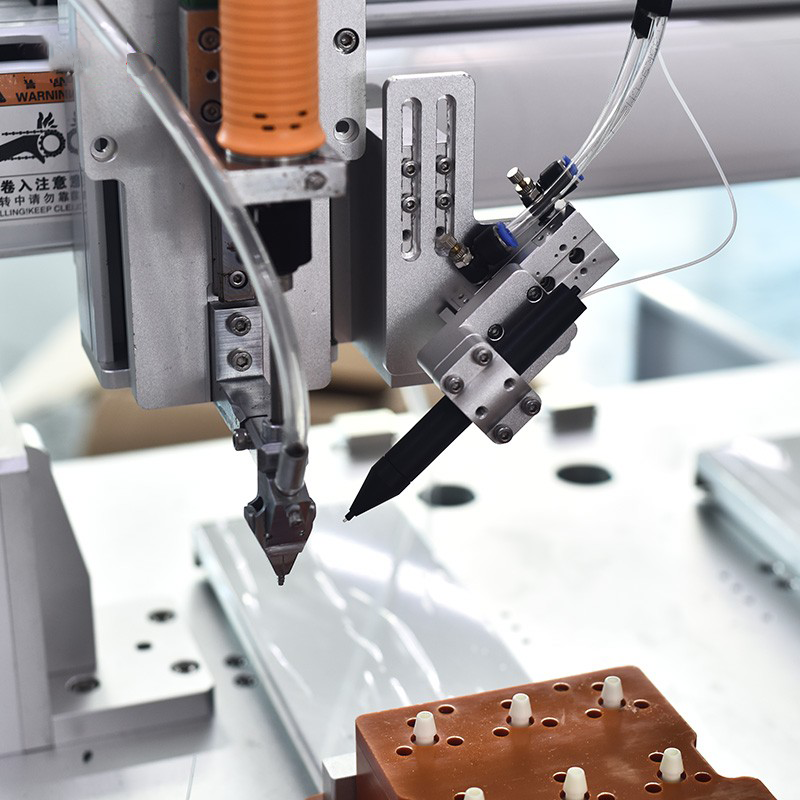

Máquina automática de apriete de tornillos y dispensación
La máquina de apriete de tornillos y dispensación es un equipo automatizado que integra funciones de apriete de tornillos y dispensación. Es ampliamente utilizada en líneas de producción en las industrias de electrónica, electrodomésticos, automóviles, equipos de comunicación y otras. A continuación, se presenta una introducción detallada al equipo:
1. Resumen básico
La máquina de apriete de tornillos y dispensación es un dispositivo multifuncional que combina tecnología automática de apriete de tornillos y dispensación. El equipo puede completar automáticamente la colocación, posicionamiento, apriete de tornillos y la dispensación precisa en ubicaciones específicas durante el proceso de ensamblaje del producto. Mediante la operación automatizada, se mejora la eficiencia de producción y se garantiza la estabilidad de la calidad del producto.
2. Componentes principales
1. Brazo robótico: generalmente se utiliza un brazo robótico de múltiples ejes, que puede moverse de manera flexible a diferentes posiciones de trabajo para realizar operaciones precisas de apriete de tornillos y dispensación.
2. Sistema de alimentación de tornillos: incluye placa vibratoria de tornillos, alimentador de tornillos y riel de tornillos para garantizar un suministro estable de tornillos y evitar atascos y caídas.
3. Destornillador eléctrico: equipado con función de control de torque para asegurar que cada tornillo se apriete con la fuerza especificada, evitando el sobreapriete o el aflojamiento excesivo.
4. Sistema de dispensación de pegamento: incluye sistema de alimentación de pegamento, válvula de dispensación y aguja de dispensación, que permite controlar con precisión la cantidad y la posición del pegamento.
5. Sistema de control: adopta control PLC o computadora industrial, configura el flujo de trabajo mediante programación, monitorea y ajusta el estado de trabajo de cada parte en tiempo real.
6. Sistema visual: algunos equipos de alta gama están equipados con un sistema de reconocimiento visual, que puede identificar automáticamente la posición y el estado de la pieza de trabajo, mejorando aún más la precisión y la eficiencia.
3. Principio de funcionamiento
1. Apriete de tornillos: el equipo entrega el tornillo al destornillador eléctrico a través del sistema de alimentación de tornillos, el brazo mecánico mueve el destornillador a la posición predeterminada y el destornillador eléctrico realiza la operación de apriete según el torque establecido.
2. Dispensación de pegamento: después de apretar el tornillo, el brazo mecánico se mueve a la posición donde se requiere pegamento, y el sistema de dispensación realiza una dispensación precisa según los parámetros establecidos. Todo el proceso está coordinado por el sistema de control para garantizar que cada paso se conecte de manera ordenada.
4. Principales ventajas
1. Producción eficiente: la operación automática de la máquina de apriete de tornillos y dispensación de pegamento mejora significativamente la eficiencia de producción y reduce los costos laborales y los ciclos de producción.
2. Alta precisión: el equipo utiliza sistemas de control de precisión y sistemas visuales para lograr operaciones de apriete de tornillos y dispensación de alta precisión, asegurando la calidad del producto.
3. Gran estabilidad: el equipo automatizado puede trabajar continuamente durante mucho tiempo con alta estabilidad y consistencia, reduciendo errores causados por la operación humana.
4. Gran flexibilidad: mediante configuraciones de programación, puede adaptarse a los requisitos de ensamblaje de productos de diferentes especificaciones y tipos, con alta flexibilidad.
5. Áreas de aplicación
1. Industria electrónica: la máquina de apriete de tornillos y dispensación se utiliza para el ensamblaje de productos electrónicos como teléfonos móviles, computadoras y tabletas, asegurando el apriete y sellado de componentes internos.
2. Industria eléctrica: aplicada al ensamblaje de electrodomésticos como televisores, refrigeradores, acondicionadores de aire, etc., para mejorar la confiabilidad y la vida útil de los productos.
3. Industria automotriz: en el ensamblaje de piezas automotrices, se realiza el apriete de tornillos y la dispensación de piezas clave para garantizar seguridad y durabilidad.
4. Equipos de comunicación: utilizada en la producción de equipos de comunicación como routers y switches para garantizar la estabilidad y protección de las conexiones internas.
6. Tendencias de desarrollo
Con el desarrollo de la Industria 4.0 y la fabricación inteligente, la máquina de apriete de tornillos y dispensación evolucionará hacia mayor inteligencia, automatización y flexibilidad. Los equipos futuros pondrán más énfasis en la recolección y análisis de datos, lograrán la interconexión entre equipos mediante la tecnología del Internet de las Cosas y mejorarán aún más la eficiencia de producción y la calidad del producto.
7. Guía de compra
Al comprar una máquina de apriete de tornillos y dispensación, debe prestar atención a los siguientes puntos:
1. Rendimiento del equipo: preste atención a la precisión, velocidad y estabilidad del equipo para asegurar que pueda satisfacer las necesidades de producción.
2. Facilidad de operación: elija equipos con una interfaz de operación amigable y programación sencilla para reducir la dificultad de uso.
3. Servicio postventa: comprenda las garantías de servicio postventa del fabricante para asegurar que el equipo pueda ser reparado a tiempo en caso de fallos.
4. Relación costo-efectividad: considere de manera integral el rendimiento, el precio y la marca del equipo, y elija productos con alta relación costo-efectividad.
8. Características:
Dispensación de pegamento antes del atornillado, no se requiere proceso de transferencia
Reduce al menos dos trabajadores y aumenta la eficiencia más de 4 veces
Estructura de fundición a presión de perfil de aluminio de molde abierto independiente, apariencia hermosa
Dispensación automática, apriete automático de tornillos
Alimentación continua, puede proporcionar función de conteo de tornillos y función antiderrame
Torque constante, con dientes deslizantes de tornillo y bloqueo flotante, función de alarma
9. Tabla de especificaciones:
|
Modelo
|
Máquina automática de bloqueo de tornillos tipo soplado
|
|
Lote eléctrico
|
HIOS Japón
|
|
Método de programación
|
Programación por enseñanza o importación de gráficos
|
|
Sistema de control
|
SCM + control de caja portátil
|
|
Rango de recorrido de la plataforma mecánica
|
500/500/600/600/100/100/ (El itinerario puede ser personalizado)
|
|
Carga máxima
|
10kg
|
|
Velocidad de movimiento
|
0-800
|
|
Tiempo para bloquear un tornillo
|
0.6-1.5 segundos
|
|
Precisión de repetición
|
±0.02mm/Eje
|
|
Modo de grabación de programas
|
999 grupos
|
|
Modo de visualización
|
Caja de enseñanza LCD
|
|
Guía
|
Guía lineal Shangyin de Taiwán
|
|
Torque eléctrico 8000P (opcional)
|
N · m
|
0.39-1.76
|
|
Lbf · in
|
3.52-15.84
|
|
Kgf · cm
|
4-18
|
|
Sensor
|
OMRON
|
|
Capacidad de la máquina de disposición de tornillos
|
Tornillo (M2*6) 5000 piezas (según el tamaño del tornillo)
|
|
Sistema de motor
|
Eje Z
|
Motor servo de bucle cerrado
|
|
Eje X/Y
|
Motor de precisión de pasos micro de Japón
|
|
Modo de transmisión
|
Eje Z
|
Tornillo Shangyin de Taiwán (opcional)
|
|
Eje X/Y
|
Correa de distribución Elate de Italia
|
|
Accionamiento
|
Lei Sai
|
|
Función de alarma
|
Bloqueo flotante, dientes deslizantes, bloqueo con fugas
|
|
Tornillos aplicables
|
M0.9-M6.0
|
|
Potencia de entrada
|
Voltaje completo AC110V-220V
|
|
Interfaz de control externo
|
RS232
|
10. Aplicaciones
Máquina de bloqueo de tornillos para taladro eléctrico, luz de panel LED con bloqueo de tornillos, máquina de bloqueo de tornillos de casquillo hexagonal, máquina de tornillos, máquina de bloqueo de tornillos, máquina automática de bloqueo de tornillos de doble cabeza por soplado, todos los productos admiten personalización no estándar
