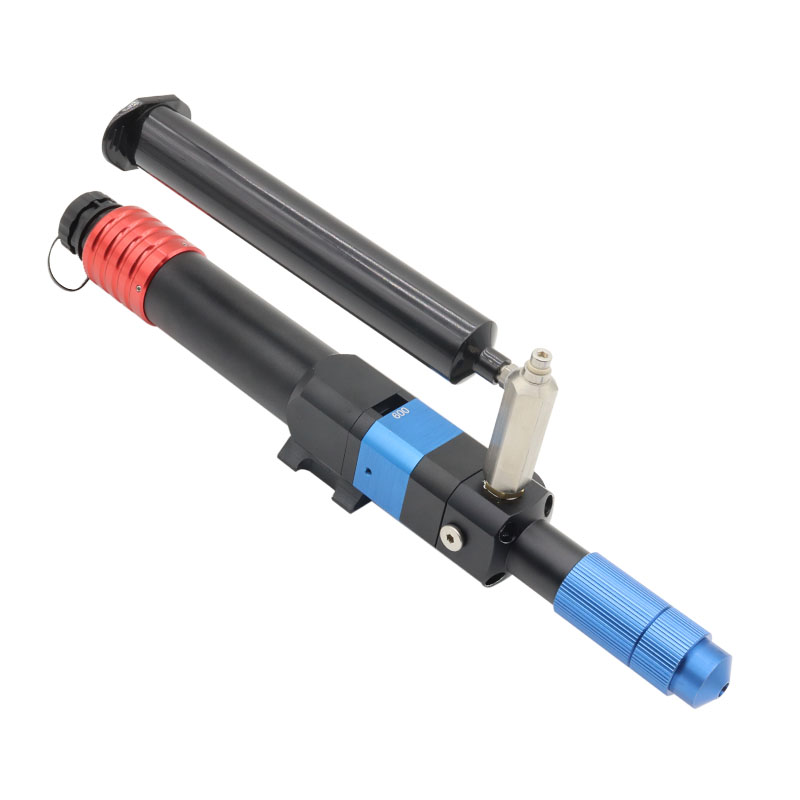

JHIMS - Sistema de válvula dosificadora de tornillo de un solo componente

Número de producto：JH-3B/45B/6B/7B

Uso del producto：El cabezal dosificador de tornillo es un dispositivo que se utiliza para regular y controlar el caudal y que está formado por un tornillo y un estator. Se utiliza ampliamente en procesos de dosificación y transporte de materiales, y puede lograr un control ultrapreciso y mejorar la eficiencia y precisión de la producción.

Industrias aplicables：Industria del automóvil, industria electrónica, carrocería aeroespacial, energías renovables, industria alimentaria, industria farmacéutica, biotecnología, impresión 3D

Línea nacional de asesoramiento：

+86 18975335491

Asesoramiento

Detalles del producto
Vídeo de demostración en vivo

Sistema de válvula dispensadora de tornillo de un solo componente

Ⅰ、Serie de válvulas de tornillo de un solo componente

1. Medición volumétrica: Utiliza el principio de pistón infinito para una entrega precisa de fluidos desde baja hasta alta viscosidad, impulsado por el sistema rotor-estator.

2. Estabilidad de presión: Una bomba volumétrica asegura un flujo de material constante, correlacionando la velocidad de la bomba, el tiempo y la tasa de flujo.

3. Independiente de la viscosidad: Maneja fluidos con diferentes viscosidades, desde baja hasta alta, incluidos materiales abrasivos y sensibles a la estructura.

Ⅱ、Estator y rotor de la válvula de tornillo

1. Núcleo del estator: Fabricado con material FFKM, con una carcasa de SUS304 finamente rectificada para un acabado superficial y rendimiento mejorados.

2. Varilla de transmisión: También de SUS304, fresada en forma de ciclón para mayor precisión. Soporta operaciones de alta velocidad (hasta 12,000 rpm).

3. Sistema sellado: El rotor y el estator crean un espacio sellado para una dispensación de pegamento continua y estable.

Ⅲ、Descripción del producto

1. Medición de precisión: La bomba de tornillo de un solo componente ofrece un flujo volumétrico de alta precisión, sin afectar las características del medio.

2. Control de pegamento: La succión inversa del motor asegura que no haya goteo ni arrastre.

3. Duradero y ligero: El estator resiste la corrosión y el diseño soporta una alta precisión de dispensación.

Ⅳ、Características clave y ventajas

1. Alta precisión: El accionamiento por servomotor asegura una salida de adhesivo continua y estable.

2. Versátil: Ajustable para diversas viscosidades y volúmenes de pegamento.

3. Sin goteo: La inversión del motor previene el goteo y el arrastre del adhesivo.

4. Fácil mantenimiento: Mantenimiento sencillo con flujo ajustable y salida de pegamento limpia.

Ⅴ、Aplicaciones

Industrias: Automotriz, electrónica, aeroespacial, energía renovable, alimenticia, farmacéutica, biotecnología, impresión 3D.

Fluidos: Adecuado para tinta, pegamento UV, aceite de silicona, solventes y catalizadores.

Ⅵ、Parámetros técnicos

Parámetro / Modelo	JH-3B	JH-45B	JH-6B	JH-7B
Dimensión física	L267mm , φ 29mm	L294mm , φ 29mm	L322mm , φ 33.5mm	L322mm , φ 33.5mm
Peso	425g	450g	610g	610g
Presión de entrada	0-6bar	0-6bar	0-6bar	0-6bar
Presión de salida	20bar	20bar	20bar	10 bar
Flujo volumétrico	0.12-1.48ml/min	0.5-6.0ml/min	1.4-16.0ml/min	5.3-60.0ml/min
Viscosidad coloidal aplicable	0-1000,000cps	0-1000,000cps	0-1000,000cps	0-1000,000cps
Volumen mínimo de dispensación	0.001ml	0.004ml	0.015ml	0.060ml
Entorno de trabajo	0-40 ℃	0-40 ℃	0-40 ℃	0-40 ℃
Error de precisión	±1%	±1%	±1%	±1%
Material del estator	VisChem	VisChem	VisChem	VisChem
Salida	Conector Luer	Conector Luer	Conector Luer	Conector Luer
Condiciones de operación	10-40 ℃	10-40 ℃	10-40 ℃	10-40 ℃
Repetibilidad	>99%	>99%	>99%	>99%
Adaptación a la aguja más pequeña	TT25G (diámetro interno 0.26, diámetro externo 0.51)	TT20G (diámetro interno 0.6, diámetro externo 0.91)	TT18G (diámetro interno 0.84, diámetro externo 1.27)	* El flujo volumétrico depende de la viscosidad del fluido y la presión de suministro
