JHIMS - Sistema de válvula dosificadora de pegamento termofusible

Número de producto：JH-PUR30CC-1

Uso del producto：El cabezal dosificador neumático de adhesivo termofusible es una máquina que se utiliza para controlar el flujo de adhesivo termofusible. Interactúa con el cilindro para lograr operaciones de dosificación precisas. Estas válvulas se utilizan normalmente en procesos como pegado, sellado y unión para garantizar la calidad de la unión del producto y la eficiencia de la producción.

Industrias aplicables：Industrias de SMT, FPC, ensamblaje de PCB, embalaje de semiconductores, LED, dispositivos médicos y ropa interior sin costura.

Línea nacional de asesoramiento：

+86 18975335491

Asesoramiento

Detalles del producto
Vídeo de demostración en vivo

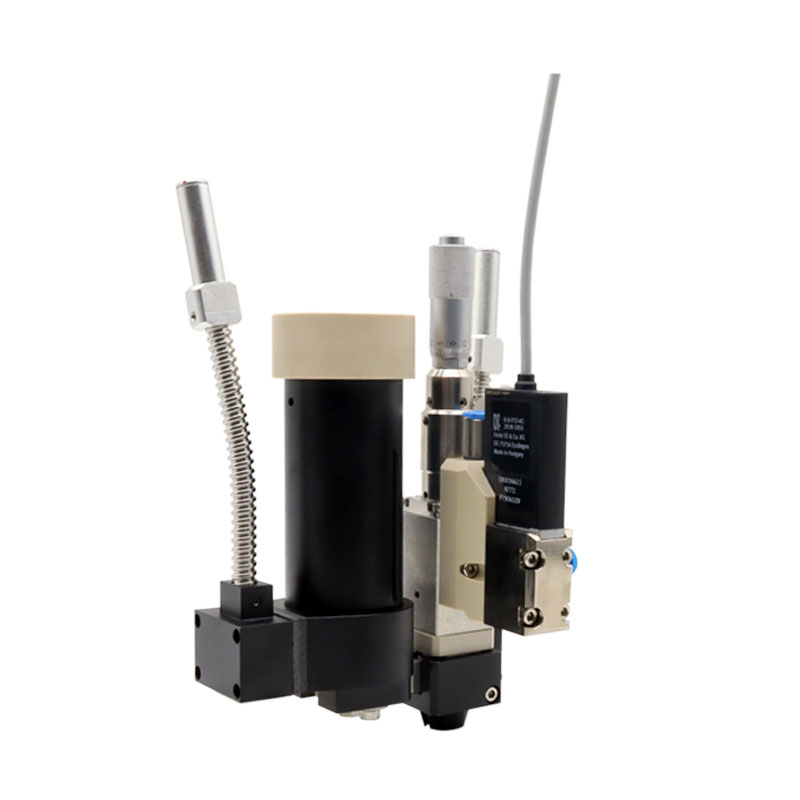

Cabezal de dispensación de pegamento termofusible

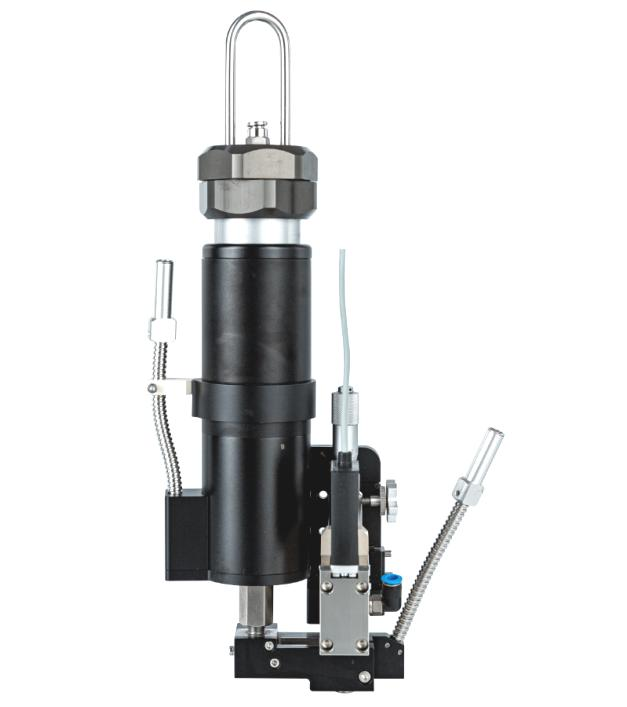

Ⅰ、Válvula de dispensación de adhesivo termofusible de 300CC:

Estructura: Incluye un módulo de calentamiento, tapa de presurización, calentamiento de la boquilla, canal, cuerpo de la válvula y módulos de disipación de calor.
Función: Calienta y presuriza el barril de pegamento, asegurando una presión de salida controlada. La disipación de calor reduce el ruido y mantiene la estabilidad de la temperatura.
Boquillas: Disponibles en varios tamaños (de 40µm a 500µm), con tipos de rociado plano, aguja y extensión.
Mantenimiento: Los módulos de canal requieren limpieza ultrasónica regular; evitar sumergir los anillos de sellado en solventes.

Ⅱ、Controlador de válvula de chorro:

Control: Control por pantalla táctil con interfaz gráfica, compatible con el sistema MES para una operación segura y confiable.

Ⅲ、Calentador de boquilla:

Propósito: Calienta la boquilla para mantener la temperatura óptima del adhesivo.

Ⅳ、Aplicaciones de las válvulas de dispensación de pegamento termofusible:

1.Electrónica de consumo: Utilizado para unión precisa en productos como teléfonos inteligentes, tabletas y televisores.

2.Fotovoltaica (paneles solares): Asegura la fijación segura de celdas solares y componentes durante el ensamblaje de paneles.

3.Industria automotriz: Empleado para sellado, unión y fijación de piezas, como luces de automóviles y tableros de instrumentos.

4.Otras industrias: Ampliamente utilizado en energía, acústica, óptica, MEMS, RFID y otros campos que requieren alta precisión y operación sin contacto.

Ⅴ、Rendimiento clave:

Adecuado para diferentes volúmenes de pegamento (30CC, 100CC, 300CC).

Diseño modular para facilitar el mantenimiento y los ajustes.

Volumen de inyección preciso (hasta 0.3nL) con un 98% de precisión.

Maneja dispensación de tamaño pequeño, no afectado por burbujas, con flujo limpio y ajustable.

Ⅵ、Especificaciones:

Parámetro	Valor
Número de producto	JH-PUR30CC/300CC-1/2
Dimensiones (L * A * H)	116mm96mm218mm
Peso	Aproximadamente 1.5g
Material del bloque de aislamiento	PEEK
Método de medición de temperatura	PT100
Temperatura de calentamiento del cartucho de goma	≤ 160 °C
Presión de aire de la jeringa	0~2.0Kpa
Precisión de dispensación	> 98%
Ancho mínimo de línea de dispensación	0.5mm
Rango de viscosidad	1~10000Cps
Velocidad de chorro	200 puntos / segundo
Material del cuerpo	Acero inoxidable súper duro
Material de la boquilla	Acero de tungsteno
Voltaje de calentamiento	220V
Temperatura de calentamiento del asiento	≤ 250 °C
Presión de aire de la válvula	6.0~7.0Kpa
Cantidad de dispensación	0.3nl
Diámetro máximo de dispensación de pegamento	0.4mm
Fuente de energía	Gas comprimido seco
Líquido aplicable	La mayoría de los adhesivos termofusibles, gel de sílice, pegamento rojo, resina epoxi, pegamento negro, etc.
