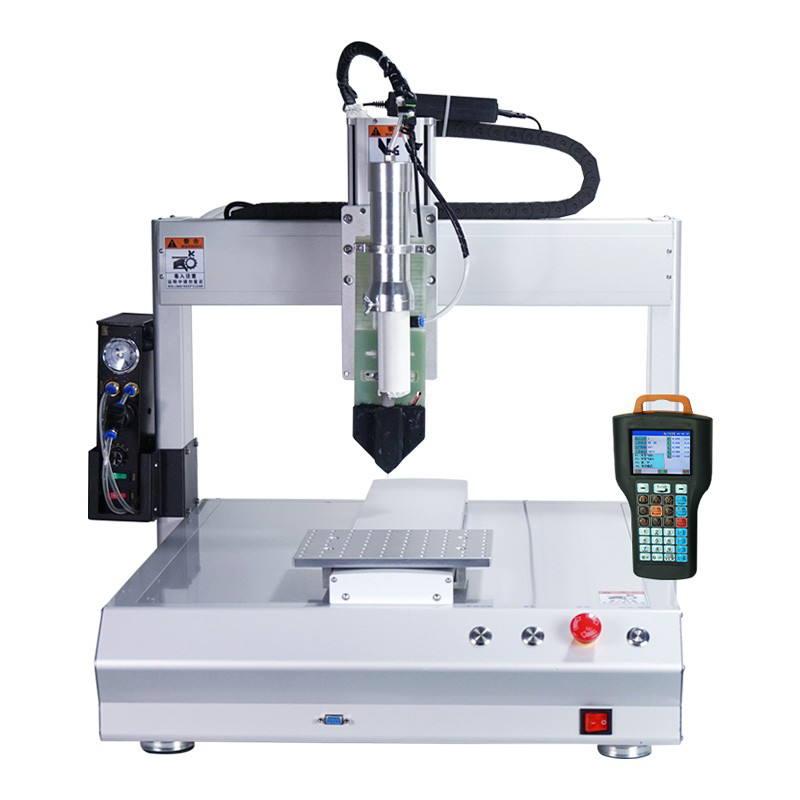

JHIMS | Dispensador automático de cola AB de sobremesa

Número de producto：SZF-500

Uso del producto：El dispensador automático de cola AB de sobremesa dispensa con precisión la cola en la posición especificada después de mezclar la cola AB según la proporción establecida mediante el sistema de control automático.

Industrias aplicables：El dispensador automático de cola AB de sobremesa tiene una amplia gama de aplicaciones en muchas industrias, entre las que se incluyen principalmente: Industria electrónica: para la fijación y protección de componentes electrónicos, como encapsulado de placas de circuitos, fijación de conectores, etc. Industria del automóvil: se utiliza para el pegado y sellado de piezas de automoción, como lámparas, montaje de paneles de instrumentos. Industria médica: se utiliza en el montaje y encapsulado de dispositivos médicos, como la producción de jeringuillas y catéteres. Industria de electrodomésticos: se utiliza en el montaje y sellado de productos de electrodomésticos, como el pegado de piezas de frigoríficos y aires acondicionados.

Línea nacional de asesoramiento：

+86 18975335491

Asesoramiento

Detalles del producto

Dispensador automático de pegamento AB tipo escritorio

1、El dispensador automático de pegamento AB tipo escritorio está compuesto principalmente por las siguientes partes

Cabezal dispensador: esta es la parte central del equipo, responsable de aplicar con precisión el adhesivo AB mezclado en la superficie de la pieza de trabajo. El cabezal dispensador suele utilizar boquillas de alta precisión para garantizar la uniformidad y consistencia de la dispensación.

Cilindro y sistema de mezcla: el adhesivo AB se almacena en dos cilindros respectivamente, y los dos tipos de adhesivo se transportan al sistema de mezcla mediante una bomba proporcional o una bomba de engranajes según la proporción establecida, para luego ser transportados al cabezal dispensador tras mezclarse uniformemente en el sistema de mezcla.

Sistema de control: generalmente se utiliza un PLC o microcontrolador para controlar los parámetros de dispensación, como la cantidad de pegamento, la velocidad de dispensación, la trayectoria de movimiento, etc., a través de programación. La interfaz de operación suele ser una pantalla táctil, lo que facilita al operador configurar y ajustar los parámetros.

Plataforma de trabajo: el dispensador se instala en una plataforma de trabajo estable, que normalmente cuenta con un sistema de movimiento de ejes XYZ para posicionar con precisión el cabezal dispensador en el espacio tridimensional.

Otros dispositivos auxiliares: incluyen dispositivos de calentamiento, dispositivos de agitación, dispositivos de adsorción por vacío, etc., que se utilizan para garantizar la fluidez del pegamento AB y la precisión de la dispensación.

2、Principio de funcionamiento

El principio de funcionamiento del dispensador automático de pegamento AB tipo escritorio es el siguiente:

1. Preparación del pegamento: Cargar el pegamento A y el pegamento B en los cilindros correspondientes respectivamente, establecer la proporción de mezcla y los parámetros de dispensación.

2. Mezcla y transporte: iniciar el equipo; el pegamento AB, según la proporción establecida, se transporta desde el cilindro a través de tuberías al sistema de mezcla, donde se mezcla uniformemente.

3. Operación de dispensación: el adhesivo mezclado se aplica con precisión en la posición especificada de la pieza de trabajo a través de la boquilla del cabezal dispensador. El sistema de movimiento de ejes XYZ se desplaza según la trayectoria preestablecida para garantizar la precisión de la dispensación.

4. Curado: una vez completada la dispensación, la pieza de trabajo entra en la etapa de curado, que puede requerir calentamiento o curado con luz UV dependiendo del material adhesivo.

3、Características principales

Alta precisión: a través del cabezal dispensador de alta precisión y el sistema de movimiento, se asegura la exactitud y consistencia de la dispensación.

Alta eficiencia: la operación automatizada mejora significativamente la eficiencia de dispensación, reduce la intervención manual y aumenta la velocidad de producción.

Flexibilidad: los parámetros pueden ajustarse según diferentes piezas de trabajo y necesidades de dispensación, adaptándose a una variedad de tareas de dispensación.

Fácil de operar: interfaz de operación humanizada, simple y fácil de entender, permite a los operadores realizar un inicio rápido y mantenimiento.

Estabilidad: funcionamiento estable, baja tasa de fallos y bajo costo de mantenimiento.

4、Aspectos a considerar al comprar un dispensador automático de pegamento AB tipo escritorio

Precisión de dispensación: seleccionar la precisión de dispensación adecuada según los requisitos de la pieza de trabajo para garantizar la calidad del producto.

Estabilidad del equipo: elegir una marca con buena reputación y servicio posventa para asegurar un funcionamiento estable y un mantenimiento oportuno del equipo.

Facilidad de operación: verificar si la interfaz de operación del equipo es amigable y si es fácil para el operador configurar y ajustar los parámetros.

Expandibilidad: considerar la capacidad de expansión del equipo, si puede adaptarse a futuros cambios en los requisitos de producción, como aumentar el número de cabezales dispensadores o actualizar los sistemas de control.

5、Características

Válvula de goma controlada por aguja tipo Y, el pegamento se corta sin estiramiento de hilo

No hay extremos grandes en ambos lados, conexión irregular, etc.

Compatible con dispensación mixta de pegamento AB 10:1, 1:1, 2:1

Función de dispensación continua para curvas irregulares como puntos arbitrarios, líneas, superficies, arcos, etc.

Variedad de agujas dispensadoras, jeringas y controladores de válvulas dispensadoras para satisfacer diferentes necesidades

Con función de refrigeración que retrasa eficazmente el tiempo de curado del pegamento AB

6、Tabla de especificaciones

modelo	SZF-500
recorrido	600/600/500/500/100/100 (Personalización bajo demanda)
Programación	Programación por enseñanza o importación de gráficos
Trayectoria gráfica móvil	Punto, línea recta, arco, círculo completo, curva, polilínea, espiral, elipse
Proporción de pegamento	1:1, 2:1, 4:1, 5:1, 10:1 Estructura de marco líquido doble
Método de dispensación	Válvula mecánica + aguja tipo Y
Método de enfriamiento	Refrigeración por tubo de vórtice
Frecuencia de pegamento	5 veces/seg
carga	Carga en los ejes Y/X	10 kg
	Carga en el eje Z	5 kg
Velocidad de movimiento de los ejes X/Y/Z (mm)	0-600 mm/seg
Capacidad de descomposición	0.01 mm/Eje
Precisión de posicionamiento repetido (mm)	Accionamiento por tornillo	0.01-0.02
	Accionamiento por correa síncrona	0.02-0.04
Modo de grabación de programas	Al menos 100. 5000 puntos por grupo
Método de visualización	Caja de enseñanza LCD
Sistema de motor	Motor de precisión de pasos micro japoneses
Método de transferencia	guía	Guía lineal Shangyin de Taiwán
	Tornillo	Tornillo de plata de Taiwán
	Correa	Correa síncrona Elate de Italia
	La correa síncrona en los ejes X/Y/Z es la configuración estándar, el tornillo en el eje Z es opcional, los tornillos en los ejes X/Y/Z son personalizados
Función de interpolación de movimiento	3 ejes (cualquier ruta en el espacio tridimensional)
Potencia de entrada	Voltaje completo AC110V-220V
Interfaz de control externo	RS232
Eje de control del motor	6 ejes
Rango dinámico de los ejes	Eje X	500
	Eje X	500
	Eje Y	600
	Eje Y	600
	Eje Z	100
	Eje Z	100
Peso del cuerpo	138 kg
