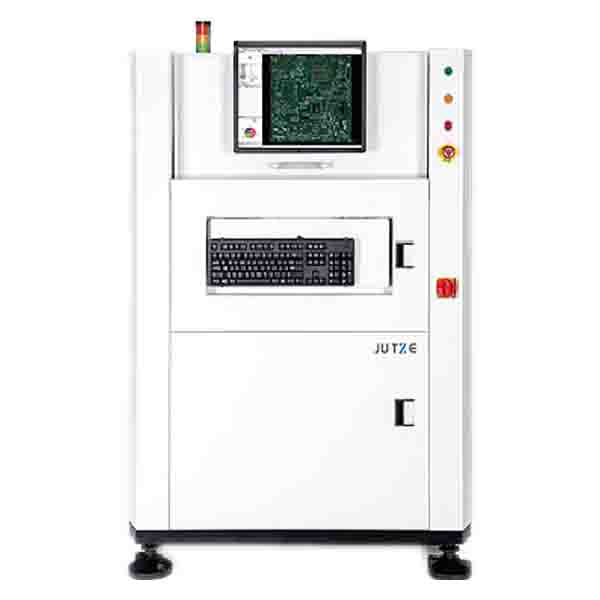

Máquina AOI en línea SMT - JHIMS
Las máquinas AOI (Inspección Óptica Automatizada) de JUTZE son altamente reconocidas en la industria y a continuación se presenta una descripción detallada de las máquinas AOI de JUTZE:
1. Resumen del producto
Las máquinas AOI de JUTZE se utilizan principalmente para la inspección de placas de circuito impreso (PCB) en la industria de fabricación de electrónicos. Combinan tecnologías 2D y 3D para detectar de manera eficiente y precisa una amplia gama de defectos en las PCB, como uniones de soldadura defectuosas, componentes desalineados, componentes faltantes, entre otros.
2. Ventajas técnicas
Imágenes de alta resolución: Utiliza cámaras industriales de alta resolución con múltiples cuadros, combinadas con el exclusivo sistema de fuente de luz LEO multifase de JUTZE, capaz de obtener imágenes de PCB de alta definición.
Principio de inspección innovador: La primera AOI en China en usar una combinación de brillo y coloración RGB, con una alta tasa de detección y menos juicios falsos.
Múltiples efectos de iluminación: El nuevo sistema proporciona múltiples efectos de iluminación manteniendo la velocidad de detección original, tomando imágenes varias veces y combinándolas para analizar diferentes detalles bajo diversos efectos, logrando una capacidad de detección más poderosa que la AOI anterior.
Análisis de datos en tiempo real: Recolecta datos de SPI, AOI antes y después del horno y todo el proceso del horno de reflujo, analiza de manera integral las causas de los defectos y logra un control completo del proceso en la línea de producción.
3. Áreas de aplicación
Las máquinas AOI de JUTZE se utilizan ampliamente en las líneas de producción de teléfonos inteligentes, computadoras portátiles, electrónica automotriz y otras líneas de producción para ayudar a las empresas a mejorar el rendimiento del producto y la eficiencia de producción.
4. Casos de clientes
Las máquinas AOI de JUTZE se han aplicado con éxito en muchas empresas reconocidas, incluyendo:
1. Huawei:
El uso de las máquinas AOI de JUTZE en su línea de producción de teléfonos inteligentes ha mejorado significativamente la eficiencia y calidad de la inspección de productos.
2. Foxconn:
Utilizó las máquinas AOI de JUTZE en su línea de producción de computadoras portátiles, reduciendo la tasa de productos defectuosos en el proceso de producción.
3. BYD:
Utilizó las máquinas AOI de JUTZE en la línea de producción de electrónica automotriz para garantizar la calidad de cada componente electrónico.
4. Samsung Electronics
Samsung Electronics utiliza extensivamente las máquinas AOI de JUTZE en sus líneas de producción de teléfonos inteligentes y electrodomésticos. Con el eficiente sistema de inspección, Samsung ha mejorado significativamente el control de calidad de sus productos y reducido la tasa de productos defectuosos en el proceso de producción.
5. Lenovo
Lenovo utiliza las máquinas AOI de JUTZE en sus líneas de producción de computadoras portátiles y de escritorio, y los sistemas de imágenes de alta resolución y fuente de luz LEO multifase de JUTZE han ayudado a Lenovo a alcanzar mayor precisión y eficiencia en la inspección.
6. Xiaomi
Xiaomi utiliza las máquinas AOI de JUTZE en su línea de productos para el hogar inteligente. A través del análisis de datos en tiempo real y la inspección integral, Xiaomi puede identificar y resolver rápidamente problemas en la producción para garantizar la alta calidad de cada producto.
7. OPPO
OPPO utiliza las máquinas AOI de JUTZE en su línea de producción de teléfonos inteligentes, y los principios de inspección innovadores y múltiples efectos de iluminación de JUTZE han ayudado a OPPO a mejorar el rendimiento y la productividad de los productos.
8. Vivo
Vivo utiliza las máquinas AOI de JUTZE en sus líneas de producción de teléfonos inteligentes y accesorios. Con un sistema de inspección eficiente, Vivo puede garantizar la calidad de cada producto y mejorar la satisfacción del cliente.
9. Panasonic
Panasonic utiliza las máquinas AOI de JUTZE en sus líneas de producción de electrodomésticos y electrónicos. Con el sistema de inspección de alta precisión, Panasonic puede garantizar la calidad de cada producto y reducir la tasa de productos defectuosos en el proceso de producción.
10. Sony
Sony utiliza las máquinas AOI de JUTZE en sus líneas de producción de televisores y equipos de audio. Las cámaras industriales de múltiples cuadros y alta resolución y los sistemas de fuente de luz LEO multifase de JUTZE ayudan a Sony a alcanzar mayor precisión y eficiencia en la inspección.
11. Bosch
Bosch utiliza las máquinas AOI de JUTZE en sus líneas de producción de electrónica automotriz y electrodomésticos. A través del análisis de datos en tiempo real y la inspección integral, Bosch puede identificar y resolver rápidamente problemas de producción para garantizar la alta calidad de cada producto.
12. Philips
Philips utiliza las máquinas AOI de JUTZE en sus líneas de producción de dispositivos médicos y electrodomésticos. Los principios de inspección innovadores y múltiples efectos de iluminación de JUTZE ayudan a Philips a mejorar el rendimiento y la productividad de los productos.
13. Dell
Dell utiliza las máquinas AOI de JUTZE en sus líneas de producción de computadoras portátiles y de escritorio. Con un sistema de inspección eficiente, Dell puede garantizar la calidad de cada producto y mejorar la satisfacción del cliente.
Estas historias de éxito no solo demuestran el excelente rendimiento de las máquinas AOI de JUTZE, sino que también prueban su confiabilidad y eficiencia en aplicaciones prácticas.
........
La máquina de inspección de apariencia JHIMS AOI se utiliza principalmente en la industria de fabricación de electrónicos para inspeccionar defectos de calidad del producto. Sus elementos de inspección suelen incluir:
1. Defectos de apariencia: como suciedad, arañazos, diferencias de color, indentaciones, entre otros.
2. Componentes faltantes: Verificar si hay componentes sin soldar.
3. Componentes incorrectos: Identificar componentes instalados incorrectamente.
4. Calidad de soldadura: verificar la forma e integridad de las uniones de soldadura, identificar soldaduras falsas o frías.
5. Medición dimensional: Asegurar que las dimensiones de los componentes cumplan con las especificaciones de diseño.
6. Verificación de desplazamiento: Identificar si la posición del componente es correcta.
7. Pines faltantes o doblados: Detectar si los pines de los componentes están intactos o doblados.
8. Integridad del aislamiento: Asegurar que el aislamiento no esté roto ni pelado.
9. Verificación de marcas: Confirmar la claridad y corrección de marcas, códigos de barras o códigos 2D.
10. Integridad estructural de la PCB: Verificar si la PCB tiene grietas, roturas u otros defectos físicos.
11. Impresión de pasta de soldadura: Inspección del grosor, posición y uniformidad de la pasta de soldadura.
12. Verificación de polaridad: Asegurar que los componentes estén correctamente polarizados y etiquetados en la dirección correcta.
13. Defectos en el sustrato de la PCB: Identificar grietas, burbujas u otros defectos físicos en el sustrato.
14. Verificación de espaciado: Detectar si el espaciado entre componentes o entre componentes y almohadillas cumple con las especificaciones.
15. Defectos de serigrafía: Verificar si la serigrafía (marcado) es clara, completa, sin desenfoque ni desalineación.
16. Inspección de cortocircuitos y circuitos abiertos: Confirmar la conectividad del circuito a través del reconocimiento de imágenes.
........
Los sistemas de inspección de apariencia JHIMS AOI generalmente tienen una precisión mínima de inspección de 0.1 mm a 0.2 mm, con algunos equipos de alta gama de hasta 0.05 mm. Sus cámaras de alta resolución (hasta 12 megapíxeles) aseguran que los detalles se capturen con precisión para detectar defectos diminutos de manera efectiva.
Parámetros técnicos de la máquina AOI en línea:
Parámetros de la máquina:
Dimensiones generales: Ancho 860 mm x Profundidad 900 mm x Altura 1660 mm
Peso: 500 kg
Altura de transporte por riel: 900 mm
Parámetros eléctricos:
Requisitos de energía: CA monofásica 220V ± 10%, 50/60Hz, consumo máximo de carga 1.8KVA
Presión de aire: 0.5 MPa
Capacidad de detección
Resolución: 17.5 μm (estándar), ajustable entre 10 μm y 20 μm según los requisitos del cliente
Velocidad de inspección: capaz de detectar rápidamente componentes 01005, adecuada para PCB de alta densidad.
Parámetros del sustrato
Tamaño de sustrato aplicable: 50 mm x 50 mm a 330 mm x 250 mm
Altura límite del sustrato:
Parte superior de la PCB: 35 mm
Debajo de la PCB: 50 mm
Grosor del sustrato: 0.6 mm a 6.0 mm
Requisitos ambientales
Temperatura de operación: 15°C a 30°C
Humedad de operación: 20% a 80% (sin condensación)
Estos parámetros demuestran el poder del AOI MI-3000 en términos de alta precisión y eficiencia en la inspección.
Las máquinas AOI de JUTZE utilizan una variedad de sistemas avanzados de fuentes de luz de inspección para garantizar alta precisión y eficiencia. A continuación, se presentan algunos de los principales tipos de fuentes de luz:
1. Sistema de fuente de luz LED multifase
El sistema propietario de fuente de luz LED multifase de JUTZE proporciona una variedad de efectos de iluminación, permitiendo capacidades de inspección más poderosas al analizar detalles bajo diferentes fuentes de luz mediante imágenes múltiples y combinaciones.
2. Imagen por desplazamiento de tiempo RGB
El sistema AOI de JUTZE utiliza fuentes de luz roja, verde y azul para iluminar el objeto inspeccionado, como una unión de soldadura en una placa de circuito, desde diferentes ángulos. Al observar la luz reflejada, se puede determinar la curvatura de la superficie curva de la unión de soldadura.
3. Fuente de luz LED de seis canales
La fuente de luz LED de seis canales recientemente diseñada mejora significativamente los resultados de la inspección. La cámara de múltiples cuadros de alta velocidad selecciona al menos cuatro fotos para procesar, y el análisis detallado es más poderoso.
4. Fuente de luz coaxial descendente
Este diseño de fuente de luz evita el efecto de sombra creado por componentes altos y asegura una inspección integral y precisa.
La combinación de estos sistemas de luz hace que la máquina AOI de JUTZE sea líder en la industria en precisión y eficiencia de inspección.
