Número de producto：FV6000
Uso del producto：En la actualidad, las empresas electrónicas tienen diversos productos y lotes pequeños, SMT cambia con frecuencia las líneas y tiene altos costes de mano de obra. La máquina inteligente de inspección de PCB de primera partícula tiene una alta eficiencia y una fuerte supervisión, resolviendo los problemas de baja eficiencia y difícil garantía de calidad de la inspección tradicional.
Industrias aplicables：El detector de primer artículo SMT de JHIMS se utiliza principalmente en la industria de fabricación de productos electrónicos para detectar de forma rápida y precisa la corrección de los componentes y la calidad de la soldadura de la primera pieza de colocación de la placa de circuito.
Línea nacional de asesoramiento：
+86 18975335491Máquina de inspección del primer artículo de chip PCB SMT
I、Ventajas
1. La máquina inteligente de inspección del primer artículo SMT permite la operación por una sola persona, haciendo el proceso eficiente y sin errores.
II、Introducción a las funciones
| Nombre | Parámetros del equipo |
| Tamaño del equipo | 1200*780*750mm |
| Peso del equipo | 200KG |
| Condiciones ambientales | Temperatura 10~35℃, humedad 20%~80% |
| Modelo del puente | CED-9587V LCR METER (Zhixin) |
| Fuente de alimentación | CA 220V (±10%), 50~60Hz |
| Frecuencia de prueba LCR | 20Hz~300KHz Precisión básica: 0.05% |
| Medición mínima R/C | R 0.1Ω, C 0.1pf |
| Precisión de prueba | 0.0005 |
| Rango de visualización de la medición | C 0.00001PF~9.9999FR 0.01MΩ~99.9999MΩ L 0.00001UH~9999.9H |
| Entrada y salida del cajón | Control automático eléctrico con un solo toque |
| Canal de prueba | RS-232 |
| Modo de programación | 1. Importación rápida de la tabla BOM y coordenadas XY, y coincidencia con gráficos escaneados de PCB, o importación de dibujos PDF para hacer coincidir. Cuando la placa PCB no tiene serigrafía, utiliza la función de doble imagen, muestra la imagen escaneada a la izquierda y el mapa de números de bits en PDF a la derecha. Al medir componentes, ambos dibujos muestran los números de bits al mismo tiempo. |
| 2. Extrae automáticamente la información de especificaciones de los componentes desde la descripción del material. La posición del componente muestra las especificaciones del componente del material (0603, 8005, etc.), y también muestra el valor de la especificación del material (100PF, 1KΩ, etc.) | |
| 3. Soporta la importación de coordenadas de doble cara, selecciona un lado para la detección, identifica y marca automáticamente las posiciones de pegado vacías. | |
| 4. Captura de marco tipo detección de caracteres ópticos. Reconocimiento automático con un solo clic de resistencias con serigrafía. | |
| 5. El BOM y las coordenadas se comparan en dos direcciones, mostrando componentes sobrantes o faltantes, marcados en fuente roja. | |
| Métodos de detección | 1. Resistencias (por debajo de 0402), capacitancias, inductancias (excepto inductancias de alta frecuencia) se prueban usando clips. Durante la medición, LCR cambia automáticamente de marcha según el tipo de componente sin necesidad de cambio manual. Guarda automáticamente los registros de prueba. |
| 2. Resistencias: 0603 y superiores con comparación de imágenes de serigrafía | |

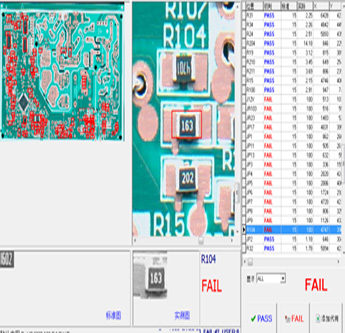

| 3. IC, transistores, etc., usan inspección automática de caracteres ópticos (comparación de imágenes de serigrafía de apariencia). Los diodos pueden distinguir polaridad. | |
| 4. LED: Se enciende para identificar la dirección | |
| 5. Clasificación y muestreo | |
| Características del software | 1. Al probar componentes, LCR cambia automáticamente de frecuencia |
| 2. Soporta mapas de bits PDF, imágenes escaneadas o imágenes PCBA de alta definición | |
| 3. BOM y coordenadas de componentes solo admiten documentos Excel y documentos de texto | |
| 4. Hay una tabla de actualización de proyectos ECN, y cada vez que se realiza una prueba, habrá un recordatorio de texto indicando que hay una actualización ECN | |
| 5. Se muestran las especificaciones de los componentes. Según la descripción en el BOM, se muestran debajo del número del componente, por ejemplo: C1: 100nF, 0603, R1: 100KΩ, 0805 | |

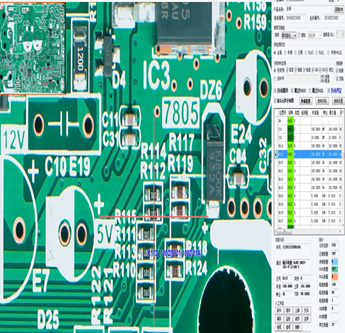

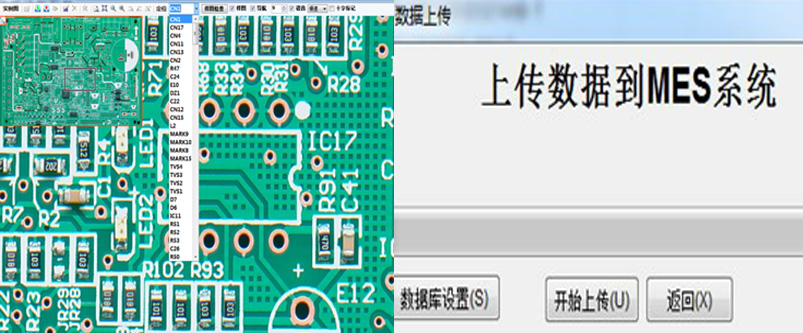

| 6. Tiene una función de mapa dual, conveniente para usar cuando el PCB no tiene serigrafía. El lado izquierdo es el mapa físico, y el lado derecho es el mapa de números de bits en PDF. | |
| 7. Tiene una función de comparación de BOM y coordenadas para evitar exceso o falta de piezas, y se muestra en fuente roja. | |
| 8. Se muestra el número de componentes probados y no probados para evitar pruebas omitidas. El informe de prueba muestra el tiempo de prueba, el nombre del probador, el número total y el tipo de componentes, valores de los componentes e imágenes, etc. | |
| 9. Cantidad incorrecta de BOM, posición repetida, coordenadas XY faltantes o ambiguas. Placa de circuito: múltiples pegados, piezas faltantes, piezas incorrectas, invertidas, volteadas, desplazadas, rotadas, etc. | |
| 10. Método de inspección: 1. Ruta óptima, 2. Tabla de estaciones, 3. BOM, 4. Código y categoría de material, 5. Principio de proximidad | |
| 11. Función de captura de pantalla de componentes, toma capturas de todos los componentes para que los clientes las vean o revisen después de un error. | |
| Escáner | CCD de alta definición personalizado (Microtek 9980XL) |
| Fuente de luz de escaneo | LED (luz blanca) |
| Rango de escaneo | 310*410mm, altura superior 28mm, altura inferior 50mm |
| Rango de PCB | 310*410mm, altura superior 28mm, altura inferior 50mm |
| Tipo de cobertura de detección | Uso incorrecto de BOM, posiciones repetidas, coordenadas XY faltantes, múltiples definiciones de PCB: múltiples pegados, piezas faltantes, piezas incorrectas, invertidas, volteadas, desplazadas, rotadas, etc. |
| Control de proceso SPC | Registra los datos de prueba durante todo el proceso y genera informes en formato PDF para restaurar el escenario de prueba posteriormente y proporcionar una base para la trazabilidad |
| Resolución óptica | 600~4800mm DPI 0.01mm/píxel |
| Accesorios principales | marca |
| Computadora anfitriona | Máquina de control central CPU Intel I7 |
| Monitor | Philips (24 pulgadas), puede ajustarse hacia arriba y abajo según la altura del empleado, y hacia adelante y atrás según la visión del empleado |
| Memoria | 16G |
| Disco duro | 1TB de estado sólido |
| Escáner | CCD de alta definición personalizado (Microtek 9980XL) |
| Puente | CED-9587V LCR METER (300K) |
| Ratón y teclado | Logitech (inalámbrico) |
| Interruptor de alimentación | Mean Well (Taiwán) / Schneider (Francia) |
| Sensores | Omron (Japón) |
| Interruptores de circuito miniatura | Schneider (Francia) |
| Relé | Omron (Japón) |
| Rodamientos, ruedas sincrónicas, guías lineales | Misumi (Japón) |
| Software | Investigación y desarrollo independientes |
| Plataforma giratoria de prueba de placa PCB | Nacional |
